Lugar de origen:
CHINA
Nombre de la marca:
ZH
Certificación:
IS09001
Número de modelo:
FYTB20TF
Rodamiento de bolitas de la almohada del ACEROCROMO del NIVEL de calidad de FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2
Introducción de productos
Se utiliza principalmente para llevar radial y la carga combinada axial basada en la carga radial, generalmente no conveniente llevar la carga axial solamente, tales transportes puede ser respectivamente anillo interno instalado (con una serie completa de rodillos y de criados) y anillo externo. Este tipo de transporte no permite que el eje incline en relación con la vivienda, dando por resultado fuerzas axiales adicionales bajo carga radial. El tamaño de la liquidación axial del transporte tiene una gran relación con si el transporte puede trabajar normalmente. Cuando la liquidación axial es demasiado pequeña, la subida de la temperatura es más alta. Cuando la liquidación axial es grande, el transporte es fácil de dañar. Por lo tanto, la especial atención se debe prestar a ajustar la liquidación axial del transporte durante la instalación y la operación, y la instalación de pre-interferencia se puede realizar en caso de necesidad para aumentar la rigidez del transporte
| d |
20 milímetros
|
Diámetro de diámetro interior |
|---|---|---|
| d1 |
≈28,2 milímetros
|
Diámetro externo del anillo interno |
|
29,5 milímetros
|
Anchura total | |
| 1 |
11 milímetros
|
Anchura del reborde |
| 3 |
3,2 milímetros
|
Profundidad de centrar hendidura |
| 5 |
20,5 milímetros
|
Anchura incluyendo la cubierta de extremo |
| B |
31 milímetros
|
Anchura del anillo interno |
| B1 |
31 milímetros
|
Anchura que lleva total |
| B4 |
4,5 milímetros
|
Distancia de cerrar la cara de lado del dispositivo para roscar el centro |
| Db1 |
58 milímetros
|
Diámetro externo superior |
| Db2 |
60,5 milímetros
|
Diámetro externo bajo |
| Dc |
50,8 milímetros
|
Diámetro de la hendidura de centro de vivienda |
| H |
112 milímetros
|
Altura total |
| J |
90 milímetros
|
Distancia entre los pernos de fijación |
| L |
60,5 milímetros
|
Largura total |
| N |
11,5 milímetros
|
Diámetro del agujero de perno de fijación |
| s1 |
18,3 milímetros
|
Distancia de cerrar la cara lateral del dispositivo al centro de la alcantarilla |
| T |
37,3 milímetros
|
Anchura total de la unidad |
| RG |
1/4-28 UNF
|
Vivienda del hilo para la colocación de la grasa |
|---|---|---|
| R1 |
20 milímetros
|
Posición axial del hilo de vivienda |
| Rα |
° 45
|
Posición angular del hilo de vivienda |
| DN |
6,5 milímetros
|
Diámetro de la esfera principal de la colocación de la grasa |
|---|---|---|
| InterruptorN |
7 milímetros
|
Tamaño dominante hexagonal para la colocación de la grasa |
| GN |
1/4-28 SAE-LT
|
Hilo de la colocación de la grasa |
| J6 |
74 milímetros
|
Distancia de los pernos de pasador |
|---|---|---|
| J7 |
11,5 milímetros
|
Compensación axial de los pernos de pasador |
| N4 |
2 milímetros
|
Diámetro recomendado para los pernos de pasador |
| Grado dinámico básico de la carga | C |
kN 12,7
|
|---|---|---|
| Grado básico de la carga estática | C0 |
kN 6,55
|
| Límite de carga del cansancio | Pu |
0,28 kN
|
| Velocidad de limitación |
8 500 r/min
|
|
|
Velocidad de limitación con la tolerancia h6 del eje
|

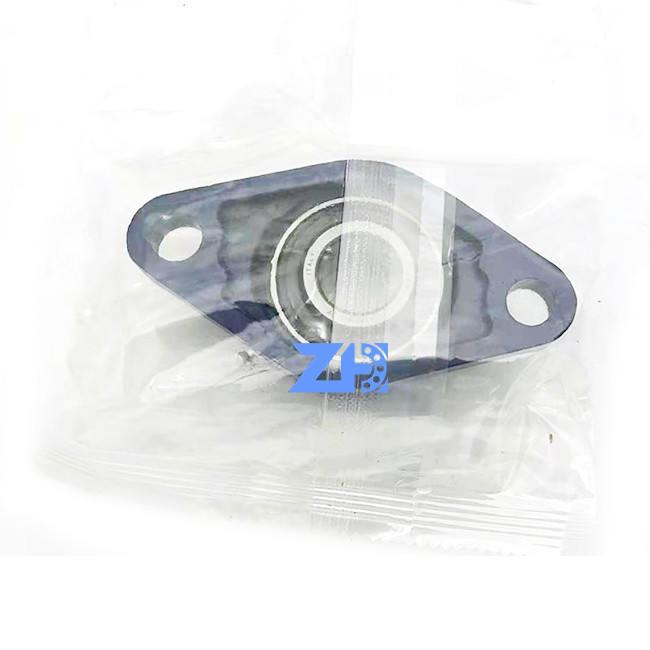

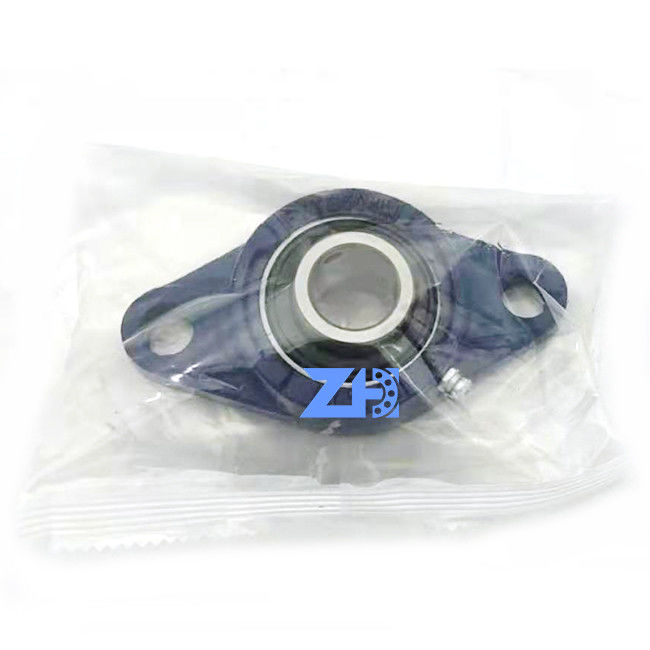

Demostración de la imagen
